KF Одноштифтовой зажим, алюминий

Применение

Фитинги ISO-KF могут использоваться в самых разных областях, включая:
• Черновая и форвакуумная сантехника
• Небольшие системы
• Системы, требующие частой очистки или модификации
• Научно-исследовательские и учебные лаборатории
Компоненты ISO-KF в первую очередь предназначены для использования при давлении ниже атмосферного. Из-за большого количества используемых эластомерных уплотнений.

Описание

Система ISO-KF представляет собой модульный, блочный метод создания трубопроводной системы. Использование компонентов ISO имеет несколько преимуществ. Поскольку размеры компонентов стандартизированы, колена, тройники, крестовины или клапаны для заданного размера могут быть взаимозаменяемыми. Фланцы «бесполые», а уплотнение симметрично, поэтому компоненты могут вращаться. Используя компоненты ISO, сборка системы становится быстрой и экономически эффективной. Размеры фланцев ISO 10, 16, 25, 40 и 50 см. на рисунке 1. Эти размеры применимы к фланцам ISO-KF этих номинальных диаметров во всем этом каталоге.

Установка

Компоненты ISO-KF собираются путем вставки центрирующего кольца между двумя поверхностями фланца, а затем закрепления сборки с помощью охватывающего фланца зажима (см. рисунок 2).

Диапазон вакуума

Эластомерное уплотнение: >= 1 x 10-8 Торр

Диапазон температур

Витон: от -50°C до 200°C

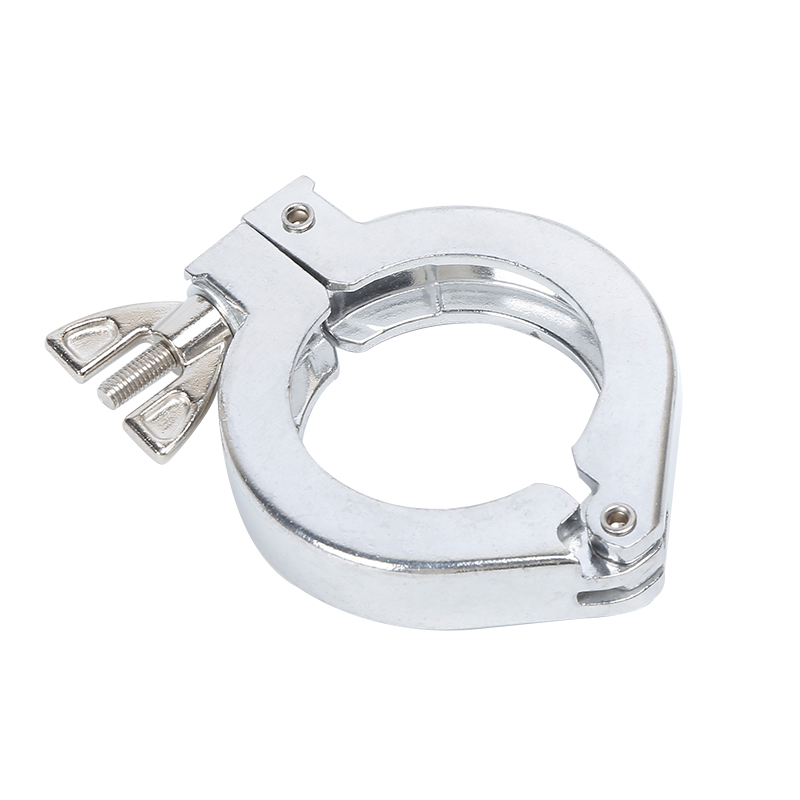

Одиночный штифтовой зажим KF

* Материал: алюминий

	Модель для алюминия	Размер	A/мм		B/мм		N.W./г		Шт/кор
	FCC811K168	KF10-KF16	42,5		63		62,1		300
	FCC811K258	KF25	54		72		73,8		250
	FCC811K408	KF40	70		90		95,5		160
	FCC811K508	KF50	90		114		156,5		100

Зажимы с шарнирным креплением и шнуром

* Материал: алюминий
