Двойной настенный зажим ISO

найти полную информацию о поставщике QiiMii из нержавеющей стали

Категория:	Серия фланцев ISO
Порты FOB:	Чжэцзян Нинбо
Условия оплаты:	Денежные переводы Western Union, T / T Paypal
Время поставки:	Пятнадцать рабочих дней

Немедленный запрос

Инструкции по сборке фланца ISO

Дополнительные крепежные фланцы соединяются по периферии с помощью хомутов.

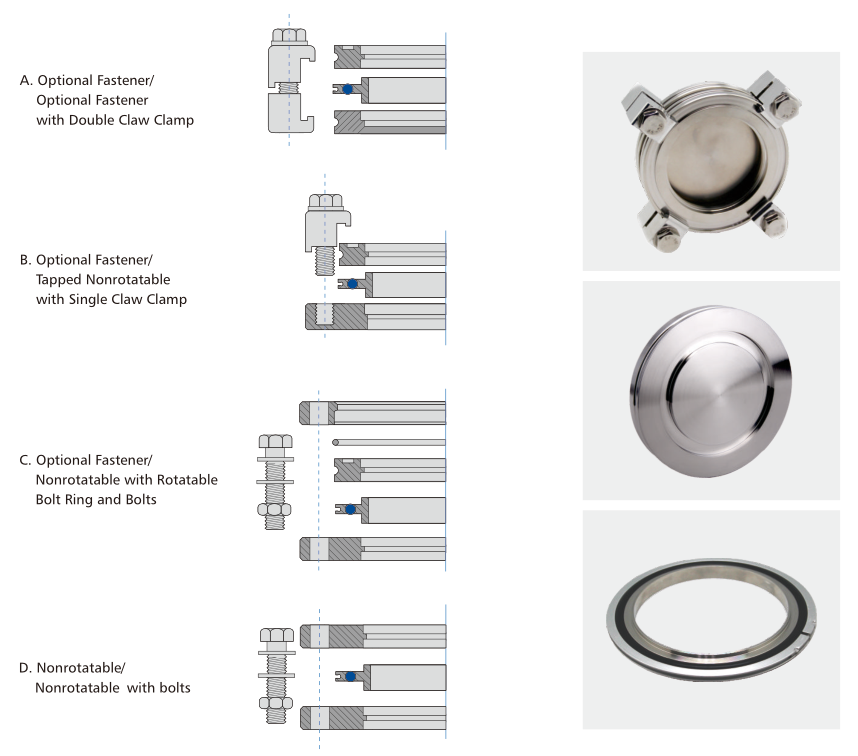

Двойные кулачковые зажимы используются при соединении пары фланцев OF (см. схему A.),
или однокулачковые зажимы используются для соединения фланца OF с невращающимся резьбовым соединением насоса или задвижки. (См. диаграмму Б.)
Этот метод крепления позволяет вращать фланец OF для выравнивания компонентов. Кроме того, вращающееся кольцо болта может быть
используется для крепления фланца OF к невращающемуся фланцу с помощью болтов. (См. схему С.)
Стопорное кольцо предотвращает проскальзывание фланца OF через кольцо болта. Невращающиеся фланцы ISO собираются с помощью болтов.
(См. диаграмму D.) Они не допускают вращения отверстий под болты на сопряженных фланцах для выравнивания компонентов.
