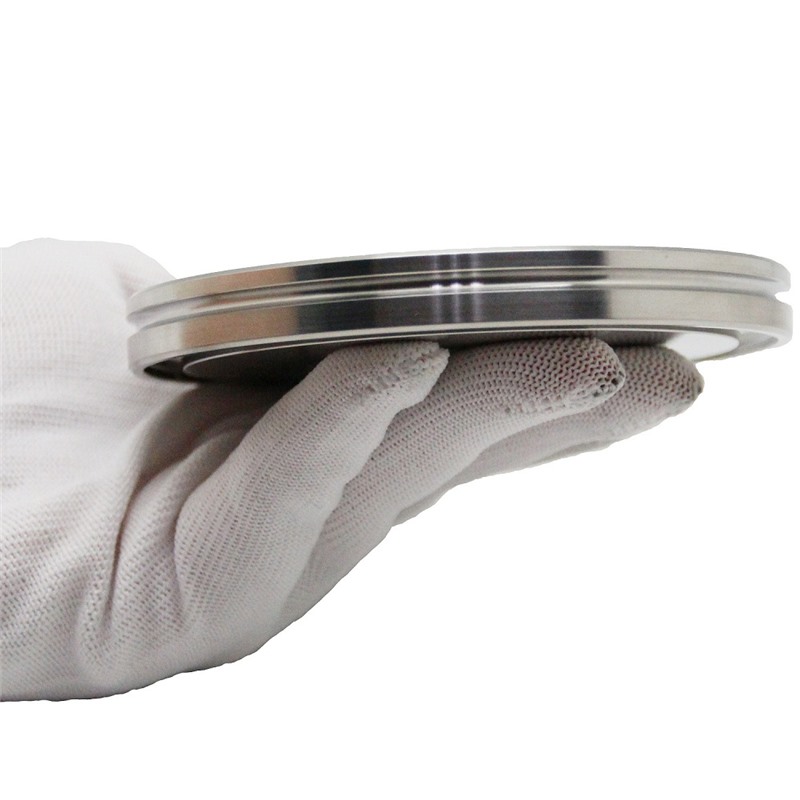

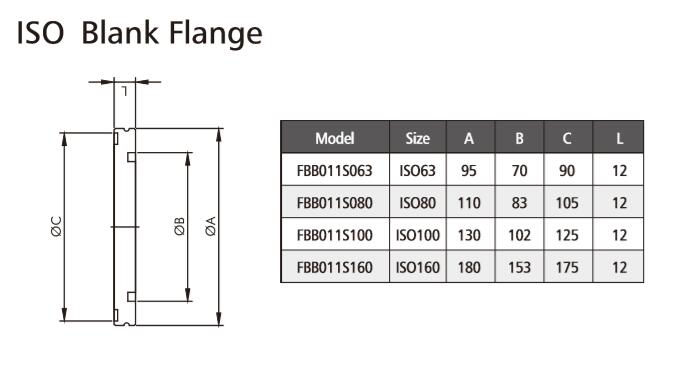

Пустой фланец ISO

Инструкции по сборке фланца ISO

Дополнительные крепежные фланцы соединяются по периферии с помощью хомутов.
Двойные кулачковые зажимы используются при соединении пары фланцев OF (см. схему A.),
или однокулачковые зажимы используются для соединения фланца OF с невращающимся резьбовым соединением насоса или задвижки. (См. диаграмму Б.)
Этот метод крепления позволяет вращать фланец OF для выравнивания компонентов. Кроме того, вращающееся болтовое кольцо можно использовать для крепления фланца OF к невращающемуся фланцу с помощью болтов. (См. схему С.)
Стопорное кольцо предотвращает проскальзывание фланца OF через кольцо болта. Невращающиеся фланцы ISO собираются с помощью болтов.
(См. диаграмму D.) Они не допускают вращения отверстий под болты на сопряженных фланцах для выравнивания компонентов.
