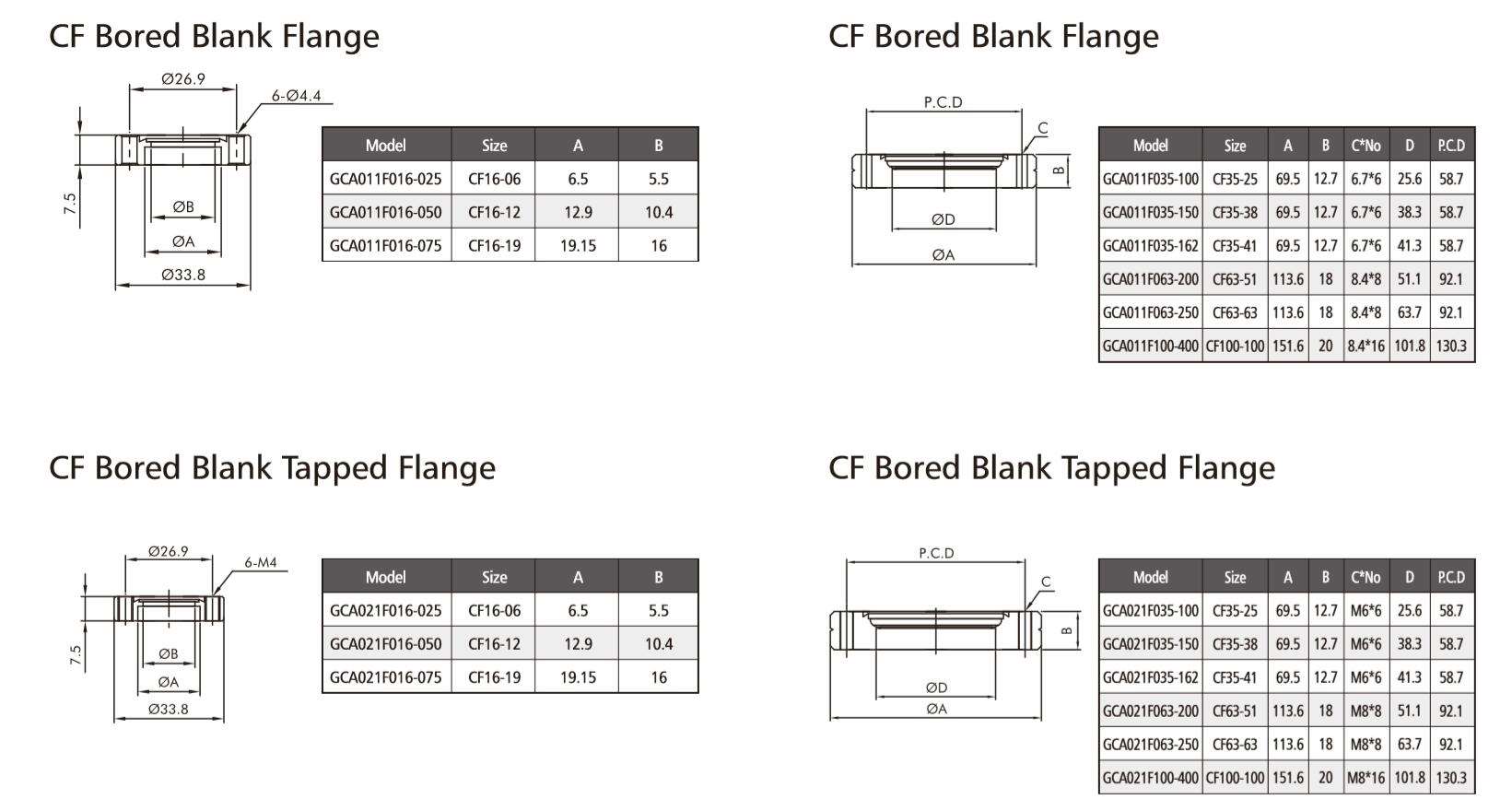

Пустой фланец с отверстиями CF

СЕРИЯ ФЛАНЦЕВ CF

Фланцы CF доступны с резьбовыми или нерезьбовыми отверстиями. Резьбовые фланцы доступны с резьбой UNC/UNF или с метрической резьбой. Фланцы с резьбой имеют сквозные отверстия, поэтому болты могут немного выступать из задней части фланца при креплении к фланцу без резьбы. Фланцы CF без резьбы можно крепить друг к другу с помощью болтов из нержавеющей стали и шестигранных гаек или плоских гаек. Пластинчатые гайки центрируются над двумя соседними отверстиями и могут удерживаться на месте одним пальцем, пока болты затягиваются. Они доступны для большинства размеров фланцев от 1 1/3 до 10 дюймов (33,96-254 мм). В качестве альтернативы болтам с шестигранной головкой для фланцев CF с наружным диаметром от 2 3/4 до 10 дюймов (от 33,96 до 354 мм) доступны болты с 12-гранной головкой. Посеребренные болты устраняют необходимость в противозадирном составе в условиях чистых помещений.

Инструкции по сборке фланцев CF

1. Нанесите небольшое количество высокотемпературного противозадирного состава на резьбу болтов.

2. Убедитесь, что обе поверхности фланцев чистые, а уплотняющие кромки не имеют зазубрин и царапин.

3. Используя чистые безворсовые перчатки, распакуйте прокладку.

4. Поместите прокладку в расточенное отверстие на кромке ножа невращающегося фланца.

5. Совместите схему сопрягаемых отверстий и канавки для проверки герметичности.

6. Установите соответствующие болты и затяните их. Убедитесь, что поверхности фланцев параллельны.

7. Затяните болты на 1/4–1/2 оборота, используя звездообразную форму, пока поверхности фланцев не соприкоснутся металл к металлу.

8. Затяните крепеж до указанного значения по той же схеме.

Характеристики крутящего момента
