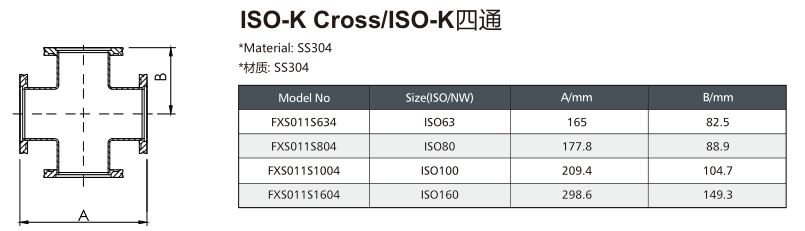

ISO-K 크로스

ISO 플랜지 조립 지침

선택적인 패스너 플랜지는 주변에서 클램프로 결합됩니다.
이중 클로 클램프는 한 쌍의 OF 플랜지가 결합될 때 사용됩니다(그림 A 참조).
또는 단일 클로 클램프는 OF 플랜지를 펌프 또는 게이트 밸브의 회전 불가능한 탭에 연결하는 데 사용됩니다. (다이어그램 B 참조)
이 고정 방법을 사용하면 OF 플랜지가 부품 정렬을 위해 회전할 수 있습니다. 또한 회전식 볼트 링을 사용하여 볼트를 사용하여 OF 플랜지를 회전식 플랜지에 고정할 수 있습니다. (다이어그램 C 참조)
리테이너 링은 OF 플랜지가 볼트 링을 통해 미끄러지는 것을 방지합니다. 회전 불가능 ISO 플랜지는 볼트로 조립됩니다.
(다이어그램 D 참조) 구성 요소를 정렬하기 위해 결합 플랜지의 볼트 구멍을 회전할 수 없습니다.
